Коли йдеться про автоматизацію виробництва електроніки, більшість інженерів одразу думають про серводвигуни, роботів і програмовані контролери. Але за кулісами цих складних систем майже завжди є компонент, без якого точність і швидкість сучасної електронної промисловості були б неможливі — промислова пневматика.
Що таке промислова пневматика і чому вона не застаріла
Пневматика — це технологія передачі енергії за допомогою стисненого повітря. На перший погляд, у світі Industry 4.0 та цифрових двійників вона може здаватися «дідівською». Але саме це враження є оманливим.
За даними глобального ринку промислової автоматизації, сегмент пневматичних компонентів у 2023 році оцінювався приблизно у 14,5 млрд доларів, і до 2030 року прогнозується зростання до 20+ млрд доларів зі щорічним приростом близько 5%. Серед драйверів — саме інтеграція пневматики з електронними системами управління.
Сучасна пневматика — це не просто «труби і поршні». Це точні електромагнітні клапани, пропорційні регулятори тиску, серворегульовані приводи та датчики зворотного зв’язку, які у зв’язці з електронікою утворюють повноцінні інтелектуальні системи. Для тих, хто шукає надійного постачальника такого обладнання в Україні, варто звернути увагу на компанію ПНЕВМАТ — офіційного представника провідних брендів промислової пневматики, де представлено повний асортимент компонентів: від пневмоциліндрів до вакуумної техніки та систем підготовки повітря.
Де пневматика зустрічається з електронікою: реальні застосування
Монтаж SMD-компонентів (Pick-and-Place машини)
Обладнання для поверхневого монтажу друкованих плат — це, мабуть, найяскравіший приклад синтезу пневматики й електроніки. Кожна Pick-and-Place машина виконує від 5 000 до 120 000 розміщень компонентів на годину. І майже кожне розміщення — це вакуумна захоплювальна голівка, яка живиться від стисненого повітря.
Принцип роботи:
- Вакуумний ежектор створює розрідження менш ніж за 50 мілісекунд
- Електронний контролер точно регулює момент захвату і відпускання
- Датчик тиску підтверджує надійність захоплення мікрочипа розміром 0,4×0,2 мм
Без пневматики така швидкодія і компактність були б просто неможливі: електромеханічні захвати значно більші, повільніші й чутливіші до механічних збоїв.
Нанесення клею та паяльної пасти
Дозуючі системи для нанесення паяльної пасти або епоксидного клею використовують пневматичний тиск для точного видавлювання мікродоз матеріалу через голку-дозатор. Точність дозування досягає ±0,5 мг — при тому, що керування тиском здійснює електронна система в реальному часі.
Пропорційні пневматичні регулятори дозволяють плавно змінювати тиск від 0,01 до 6 бар, реагуючи на сигнал ПЛК протягом менш ніж 10 мс. Це забезпечує ідеальний обсяг матеріалу навіть при зміні в’язкості пасти залежно від температури в цеху.
Тестування та контроль якості плат
Пневматичні ложементи (fixture) є стандартом у виробництві для проведення функціонального тестування плат. Система з пневматичним затисканням фіксує плату за частки секунди, притискає тисячі контактних щупів одночасно і відпускає готову плату — все під управлінням тестового ПЗ і ПЛК.
Цикл тестування одного виробу займає від 2 до 8 секунд, включаючи пневматичне затискання та відпускання. Механічні аналоги потребували б у 3–5 разів більше часу.
Вирізання та розламування плат (depaneling)
Після групового монтажу плати потрібно відокремити від загального панелі. Пневматичні ножові або фрезерні системи розламування з вакуумним утриманням забезпечують нульовий вигин плати у процесі різання, що критично для вже змонтованих компонентів.
Пневматика + ПЛК: як це працює зсередини
Серце сучасної пневмоелектронної системи — це електромагнітний розподільник (соленоїдний клапан), підключений до програмованого логічного контролера (ПЛК).
Схема взаємодії:
Датчик положення → ПЛК → Соленоїдний клапан → Пневмоциліндр → Виконавчий орган
↑___________________________________________________|
Зворотний зв’язок
Сучасні пневматичні острівні системи (наприклад, Festo MPA або серії від Metal Work) дозволяють підключати до 32 соленоїдних клапанів через один польовий шину (Profibus, EtherCAT, IO-Link). Це означає:
- Один кабель управління замість десятків індивідуальних проводів
- Діагностика кожного клапана в реальному часі
- Моніторинг споживання повітря та виявлення витоків
- Інтеграція з SCADA-системами та MES-платформами
Пропорційна пневматика і серворегулювання
Якщо традиційна пневматика — «увімкнено/вимкнено», то пропорційна пневматика — це плавне регулювання, як у сервоприводі. Електронний пропорційний клапан отримує аналоговий сигнал 0–10 В або 4–20 мА і відповідно регулює тиск чи витрату повітря.
Це відкриває нові можливості:
- Адаптивне захоплення: різна сила стиску для крихких і міцних деталей
- М’який старт і зупинка: запобігання ударам і вібраціям у прецизійних застосуваннях
- Регулювання зусилля при пресуванні або запресовуванні у виробництві
- Точне позиціювання пневматичного приводу в задану точку
Порівняльна таблиця: пневматика vs. альтернативи в електронній промисловості
| Критерій | Пневматика | Електромеханіка (серводвигун) | Гідравліка |
| Початкова вартість | Низька | Висока | Середня |
| Швидкодія | Висока (< 50 мс) | Висока (< 10 мс) | Низька |
| Точність позиціювання | Середня (±0,1–0,5 мм) | Дуже висока (±0,01 мм) | Низька |
| Зусилля при малих розмірах | Відмінне | Добре | Відмінне |
| Пожежна безпека | ✅ Повністю безпечна | ✅ Безпечна | ⚠️ Ризик займання |
| Забруднення при збої | ✅ Немає (повітря) | ✅ Немає | ❌ Витік масла |
| Обслуговування | Просте | Середнє | Складне |
| Вага/компактність | ✅ Дуже компактна | ⚠️ Середня | ❌ Важка |
| Робота у cleanroom | ✅ (з фільтрацією) | ✅ | ❌ |
| Інтеграція з ПЛК | ✅ Повна | ✅ Повна | ⚠️ Обмежена |
| Ресурс при циклічному навантаженні | Дуже високий | Середній | Середній |
| Споживання енергії | Середнє (компресор) | Низьке | Середнє |
Висновок з таблиці: пневматика виграє там, де потрібна висока швидкодія, компактність, чистота процесу та невисока ціна рішення. Серводвигуни виправдані при вимогах до мікронної точності позиціювання. У виробництві електроніки обидві технології часто застосовуються разом: сервоприводи відповідають за позиціювання осей, пневматика — за захоплення, затискання та дозування.
Чому пневматика — це сучасно: аргументи на користь технології
1. Енергоефективність нового покоління
Стара критика пневматики — «вона неефективна» — актуальна лише для застарілих систем. Сучасні рішення включають:
- Рекуперацію стисненого повітря між циклами
- Frequency Driven компресори зі змінною частотою обертання — економія до 35% електроенергії
- Системи моніторингу витоків: навіть 1 мм відвір у пневмосистемі може коштувати 200–300 євро на рік зайвих витрат на електроенергію; сучасні датчики виявляють такі витоки автоматично
2. Кібербезпека і надійність
На відміну від повністю цифрових систем, пневматичний привід виконає свою функцію навіть при збої в мережі або кіберінциденті. Це важлива перевага для критичних виробничих ліній.
3. Безпека у вибухонебезпечних зонах (ATEX)
Виробництво деяких електронних компонентів — особливо пов’язаних з батареями та розчинниками — вимагає вибухозахищеного обладнання. Пневматика є ідеальним рішенням для ATEX-зон, оскільки не генерує електричних іскор у точці виконання.
4. Довговічність у циклічному режимі
Пневматичний циліндр розрахований на 10–50 мільйонів робочих циклів. Для Pick-and-Place машини, яка робить 50 000 циклів на годину, це означає 200–1 000 годин безперервної роботи без заміни — або роки реальної служби з урахуванням простоїв і переналадок.
Ключові компоненти пневмоелектронних систем у виробництві електроніки
Вакуумні системи
- Вакуумні ежектори — генерують розрідження з стисненого повітря без механічного насоса
- Вакуумні присоски — від Ø3 мм для мікрочипів до великоформатних для панелей дисплеїв
- Датчики вакууму — контролюють наявність деталі в режимі реального часу
Системи управління потоком
- Електромагнітні розподільники 3/2 і 5/2 — базовий елемент управління пневмоциліндром
- Пропорційні клапани тиску — для адаптивних систем
- Острівні клапанні термінали з польовим шиною (IO-Link, EtherCAT, Profibus)

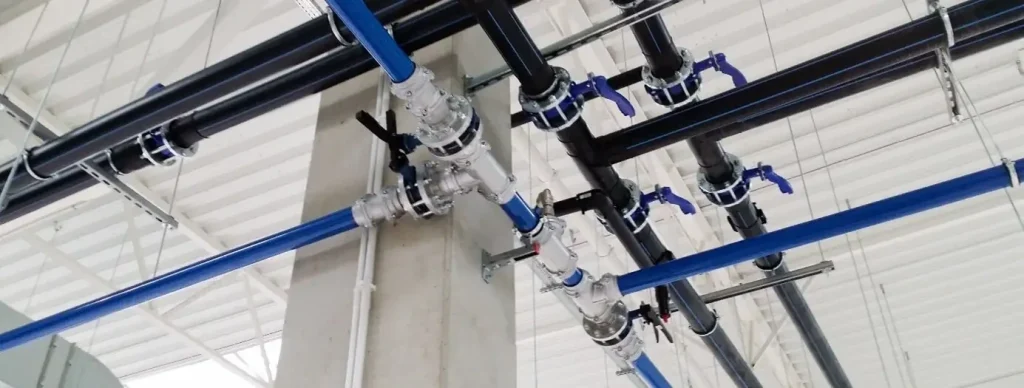

Підготовка стисненого повітря
Якість повітря критична у виробництві електроніки. Стандарт ISO 8573-1 визначає класи чистоти за частинками, вологою та олією. Для більшості процесів монтажу SMD потрібен клас 1.4.1 або вище, що вимагає:
- Магістральних фільтрів тонкого очищення (0,01 мкм)
- Осушувачів адсорбційного типу (точка роси до −40°C)
- Вугільних фільтрів для видалення парів олії
Пневмоциліндри та лінійні приводи
- Міні-циліндри серії DSNU/ESNU (Ø6–32 мм) — для компактних маніпуляторів
- Безштокові циліндри — для лінійного переміщення без бічного навантаження
- Пневматичні захвати (паралельні, кутові, тричелюстні) — для роботизованих ліній
Типові помилки при проектуванні пневмосистем для електроніки
1. Неправильний розрахунок витрати повітря. Проектувальники часто занижують сумарну витрату, особливо при одночасному спрацьовуванні кількох циліндрів. Результат — падіння тиску в мережі та збої у роботі.
2. Ігнорування якості повітря. Навіть мікрокраплини масла від компресора можуть забруднити паяльну пасту або оптичні компоненти і призвести до шлюбу партії.
3. Відсутність моніторингу. Без датчиків тиску і витрати неможливо виявити витоки та зношення до того, як вони спричинять зупинку лінії.
4. Неправильний підбір розмірів трубопроводів. Занадто тонкі трубки збільшують час спрацьовування і знижують точність систем дозування.
Тренди: куди рухається пневматика в електронній промисловості
IO-Link і Індустрія 4.0. Стандарт IO-Link дозволяє передавати з кожного пневматичного датчика і клапана не просто дискретний сигнал, а повноцінний пакет даних: температуру, кількість спрацьовувань, часткові несправності. Це основа для предиктивного обслуговування пневмосистем.
Програмована гнучкість. Сучасні пневматичні острівні термінали можна перепрограмувати прямо з ПЛК без фізичного переключення. Це скорочує час переналадки лінії на новий виріб з годин до хвилин.
Легкі матеріали і мініатюризація. Нові покоління пневмоциліндрів з алюмінієвими та пластиковими корпусами на 30–40% легші за сталеві попередники — що важливо для легких роботизованих рук.
Cobots і пневматика. Колаборативні роботи (cobots) дедалі частіше використовують пневматичні захвати через їх м’якість і безпеку при контакті з людиною. Адаптивний пневматичний захват може «відчути» крихку деталь і автоматично знизити зусилля стиску.
Висновок
Пневматика у виробництві електроніки — це не данина традиції, а осмислений технічний вибір. Поєднання швидкодії, компактності, чистоти, надійності та низької вартості при правильній інтеграції з електронними системами управління дає результат, який важко отримати іншими засобами.
Ключ до максимальної продуктивності — це не «пневматика або електроніка», а пневматика разом з електронікою: ПЛК задає логіку, пропорційні клапани забезпечують точність, вакуумні системи — швидкість захоплення, а датчики замикають петлю зворотного зв’язку. Результат — автоматизовані лінії, які збирають сучасну електроніку зі швидкістю і точністю, недосяжними для людини.
Ця технологія не застаріває — вона еволюціонує, інтегрується з цифровими платформами та залишається незамінним інструментом у сучасному виробництві.
Матеріал підготовлено з використанням даних ринкових аналітичних звітів, технічної документації виробників пневматичного обладнання та інженерних кейсів підприємств електронної промисловості.
